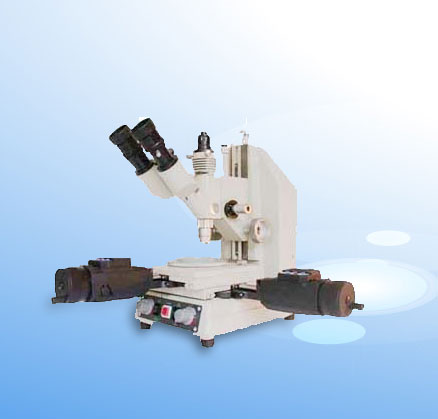

型號：精密測量顯微鏡 107JA
107JA測量顯微鏡是一種小型的能進行二維測量的計量儀器，儀器主要采用透、反射照明方式，通過觀察和數顯系統對精密的幾何量（長度、角度）進行觀察、分析、測量。特別使用于錄像機磁鼓、大規模集成電路線寬、小型零件（如鐘表零件）及其他精密幾何參數的數量。
一、精密測量顯微鏡 107JA參數
|
光學系統 |
有限遠光學系統 | |||
|
觀察方法 |
目鏡筒 |
三目鏡筒 | ||
|
光學方式 |
透射、反射、斜射 | |||
|
目鏡參數 |
倍率 |
10x（標） | ||
|
焦距 |
25 | |||
|
物鏡參數 |
倍率 |
4x |
10x |
40x |
|
視場直徑 |
3.40 |
1.40 |
0.35 | |
|
工作距離 |
17.50 |
11.60 |
0.66 | |
|
測量范圍 |
工作臺測量范圍:50×50mm（或者25×25mm） 圓工作臺角度測量范圍:0°～360° 千分表深度測量范圍:1mm | |||
|
分度值 |
縱、橫向讀數裝置分度值:0.001mm 圓工作臺游標分度值: 5′ 千分表分度值:0.001mm | |||
|
儀器的回程誤差 |
0.002 mm | |||
|
儀器測量準確度 |
測量范圍任意25mm:0.003mm 測量范圍50mm:0.005mm 注：縱、橫向相同 | |||
|
照明裝置 |
反射照明：8V，12W磨沙燈泡，綠色濾光片 透射照明: 8V，12W白熾燈泡，藍、綠色濾光片 斜射照明：8V，12W白熾燈泡，綠色濾光片 | |||
|
外型尺寸 |
405×585×405mm | |||
|
重量 |
23.5Kg | |||
二、成套性
|
1 |
顯微鏡主體：1臺 |
6 |
玻璃工作臺 |
|
2 |
測量手輪 |
7 |
彈性工件夾 |
|
3 |
雙筒目鏡 |
8 |
燈泡(8v12w)、磨砂燈泡(8v12w)、電源線 |
|
4 |
物鏡4X、10X、40X |
9 |
反射照明裝置、透射照明裝置、斜射照明裝置 |
|
5 |
目鏡10X |
10 |
隨機文件 |
