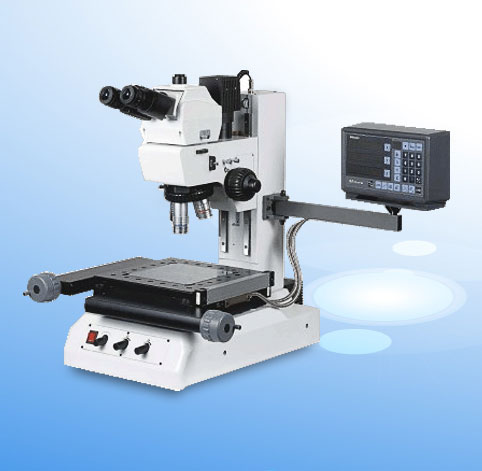

型號：工具顯微鏡 JGX-5
本顯微鏡作為高級金相顯微鏡使用，是針對半導體工業、硅片制造業、電子信息產業、冶金工業開發的，可用來鑒別和分析各種金屬和合金的組織結構，可廣泛應用在工廠或?qū)嶒?yàn)室進行鑄件質量的鑒定、原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
一、工具顯微鏡 JGX-5參數
|
光學系統 |
無限遠光學校正系統 | ||||||||
|
觀察方法 |
目鏡筒 |
三目鏡筒/標準C口 | |||||||
|
光學方式 |
透射、返射、偏光、明場、暗場 | ||||||||
|
目鏡參數 |
倍率 |
10X |
15X(選) | ||||||
|
視場范圍 |
25mm |
20mm | |||||||
|
物鏡參數 |
倍率 |
5X |
10X |
20X |
40X(選) |
50X |
100X(選) | ||
|
數值孔徑NA |
0.1 |
0.30 |
0.35 |
0.60 |
0.50 |
0.80 | |||
|
工作距離 |
44 |
34 |
30 |
/ |
17 |
/ | |||
|
物鏡轉換 |
可調中心四孔轉換器 | ||||||||
|
載物工作臺 |
1.X、Y工作臺移動范圍：100mm*100mm 2.Z軸移動范圍：150mm 3.測量方式：線性編碼器：3軸型：X/Y/Z軸 | ||||||||
|
調焦機構 |
調焦方式：手動調焦 | ||||||||
|
照明裝置 |
輪廓照明： 光源：鹵素?zé)襞荩?/span>12V，50W） 光學系統：帶有可調整光圈的遠心照明系統 功能：光強度可調，無極亮度調整 表面照明： 光源：鹵素?zé)襞荩?/span>12V,50W） 光學系統：帶孔徑光欄和視場光欄Kohler照明 功能：光強度可調，無極亮度調整 | ||||||||
|
測量精度 |
1.準確度的測量基準為20±1℃ 2.浮動的功能：帶有快速斷開功能的X和Y軸 XY工作臺臺面尺寸：286mm*286mm 載物玻璃有效尺寸：180mm*180mm | ||||||||
|
外型尺寸 |
| ||||||||
|
重量 |
40KG | ||||||||
|
|
|
|
|
|
|
|
|
| |
二、成套性
|
1 |
顯微鏡主體：1臺 |
4 |
物鏡5X、10X、20X、50X:各1只 |
|
2 |
目鏡筒：1只 |
5 |
鹵素?zé)襞荩?/span>12V，50W）：1只 |
|
3 |
10X目鏡：1對 |
6 |
隨機文件：1套 |
三、選購件
|
1 |
目鏡:12.5X、10X測微鏡、測微尺(格值：0.01mm) |
4 |
工業相機 |
|
2 |
物鏡：PL L2X 、PL L100X |
5 |
專業研究級圖像分析軟件、計算機 |
|
3 |
15X、20X目鏡 |
6 |
數碼適配鏡、數碼相機 |
